Tipps Dampflok Gehäuse wie entfernen

[Tuermer]

Hallo,
um in meiner DaLok Märklin 39881, auch die innen liegende Teile zu reinigen, muß ich das Gehäuse abnehmen.

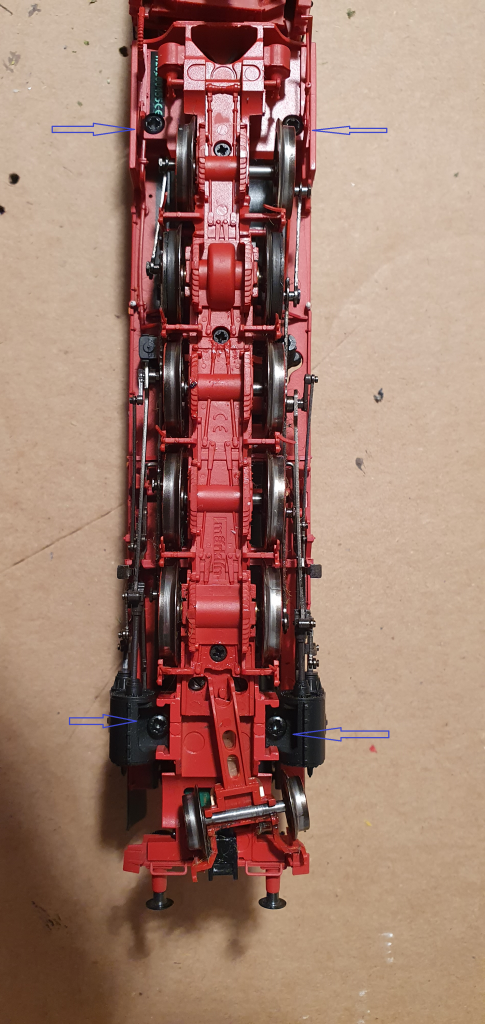

Dazu hab ich ein Foto gemacht. Mit der Bitte, dass ein Profi sich das Bild mal anschaut. Ob die Pfeile die richtigen Schrauben anzeigen. Aus der sogenannten Explosionszeichnung, von Märklin, bin ich nicht so ganz schlau geworden.

Danke und VG
Türmer



[Siki]

Hallo Türmer,

Bedienungsanleitung S.30-31 zeigen wie die Lok aufgemacht wird.

Mfg
Simon



[Tuermer]

Danke, wie ich schon schrieb, bin aus der Zeichnung nicht richtig schlau geworden. Deshalb mein Foto.



[Jimmy]

Hallo Türmer

Ich denke, dass du beim unteren Schraubenpaar nicht die richtigen mit dem Pfeil markiert hast.
Gemäss Anleitung sind sie etwas weiter oben und mehr innen.

Beachte zudem, dass das Entfernen der Schrauben bereits Schritt 3 ist. Zuerst musst du Schritt 1 und 2 machen.

Gruss Jimmy



[Tuermer]

Danke,

Hallo Türmer

Ich denke, dass du beim unteren Schraubenpaar nicht die richtigen mit dem Pfeil markiert hast.
Gemäss Anleitung sind sie etwas weiter oben und mehr innen.

Beachte zudem, dass das Entfernen der Schrauben bereits Schritt 3 ist. Zuerst musst du Schritt 1 und 2 machen.

Gruss Jimmy

Hallo Jimmy,
Schritt 1 und 2 2 habe ich übersehen, obwohl er deutlich beschrieben ist.
Kannst du mir den Schritt 1 und 2 näher beschreiben?
Danke



[Jimmy]

Hoi Türmer

Das grau eingefärbte Teil stellt eine mechanische Verbindung zwischen dem Gehäuse (welches du abheben willst) und dem Unterbau dar. Deswegen muss dieses zuerst entfernt werden und zwar jeweils in die Richtung, wie die Pfeife es darstellen.
Schritt 1 nach aussen rausziehen und dann Schritt 2 längsseits zurückziehen.

So wie es gezeichnet ist, ist das Teil auf beiden Seiten nur gesteckt und nicht geschraubt.

Ok? Ich hoffe, so klappt’s.

Ich habe diese Lok selber nicht und kann deshalb auch nur beschreiben, was ich aus der Bedienungsanleitung rauslese.

Gruss Jimmy
