Bewegung in Spur -Z-

[miniclub]

Hallo Freunde der Spur * Z *,

mit diesem Umbau habe ich wieder etwas Bewegung auf meiner kleinen Anlage geschaffen

zum Video: Baggerumgebaut Video - miniclub - MyVideo
Gruß Hermann



[miniclub]

AW: Bewegung in Spur -Z-

heute fertig geworden.

Hallo Modellbahn und -z-freunde,

wieder ein kleiner Blickfang auf meiner Anlage.

Die Steuerung funktioniert ohne Atmel, Tiny, Pic.

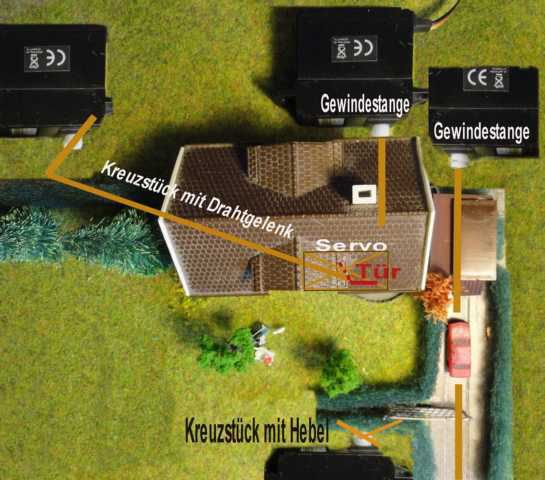

Die Antriebsmotore sind Modellbau-Servos.
Für die Steuerung und den LEDs sind IC,s NE555
Operationsverstärker LM 324 sowie NOR und
XOr-Gatter verwendet worden.
Die einzelnen Module bestehen aus Zeitsteuerungen
Zeitverzögerer Und Impulsverteiler sind so zeitlich
auf einander abgestimmt.
Ähnliche Schaltpläne findet man über sogenannte
Suchmaschinen im Internet.
Video Link ::::Bewegung f
Gruß Hermann



[Eric]

AW: Bewegung in Spur -Z-

Hallo Hermann
Mir fehlen die Worte - ich bin einfach nur sprachlos. Das alles in Z!!!! Der Herr Preiser ist doch nur etwa 8mm hoch...

Ganz grosses Kino

Gibt es von deinen Werken auch Detailbilder?



[Micky]

AW: Bewegung in Spur -Z-

Hallo Hermann,

Super Arbeit! :a94:



[JimKnopf65]

AW: Bewegung in Spur -Z-

Hallo Hermann,

is schon Wahnsinn, was Du da geschaffen hast...wenn ich bedenke, wie klein sowas schon in "N" ist, wie filigran ist es dann erst in "Z"....

Ich sag nur...

Noch perfekter wäre es,wenn Max nicht rückwärts wieder nach Hause kommen würde...:b2::b3:

Gruß

Werner



[miniclub]

AW: Bewegung in Spur -Z-

Hallo an Euch,

danke für die nette Botschaft.

Max freut sich das alles funktioniert, trotzdem schaut er zur Garage ob das Tor auch zu
bleibt. Drum geht er Rückwärts.:b8:

Spass: der Film Max sollte gar nicht mehr mit drauf. Konnte Max nicht von der Platte bekommen, er war so doll fest geklebt.:k038:

Gruß Hermann



[miniclub]

AW: Bewegung in Spur -Z-

Hallo freunde der Spur Z,

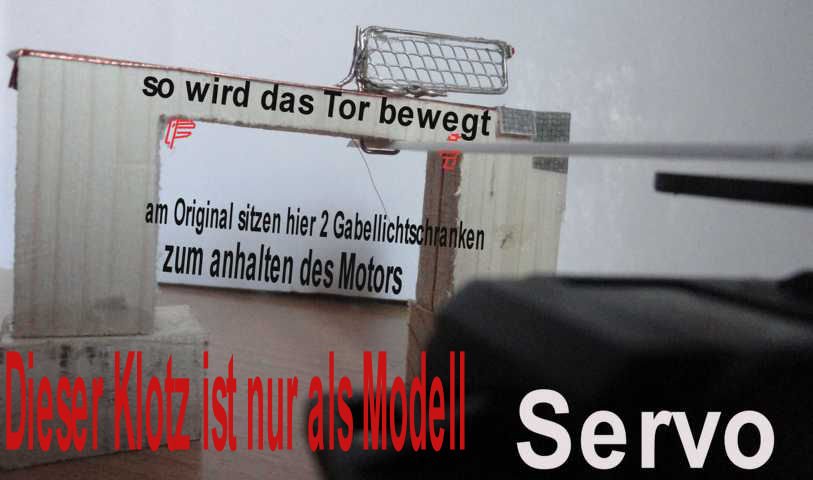

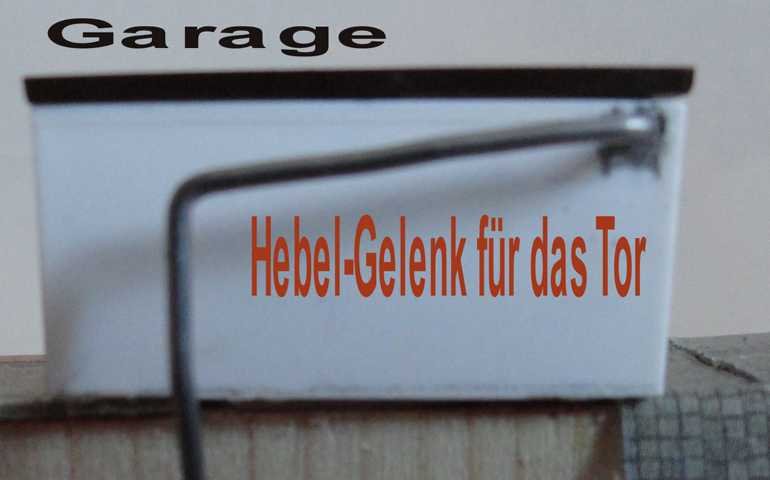

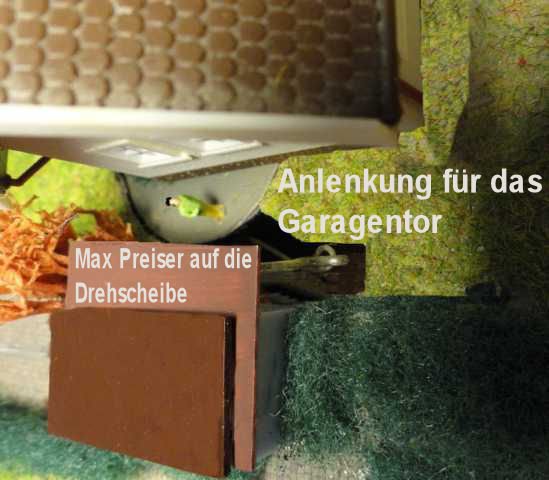

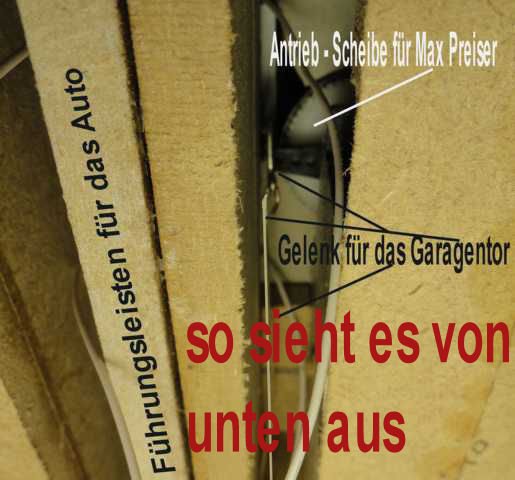

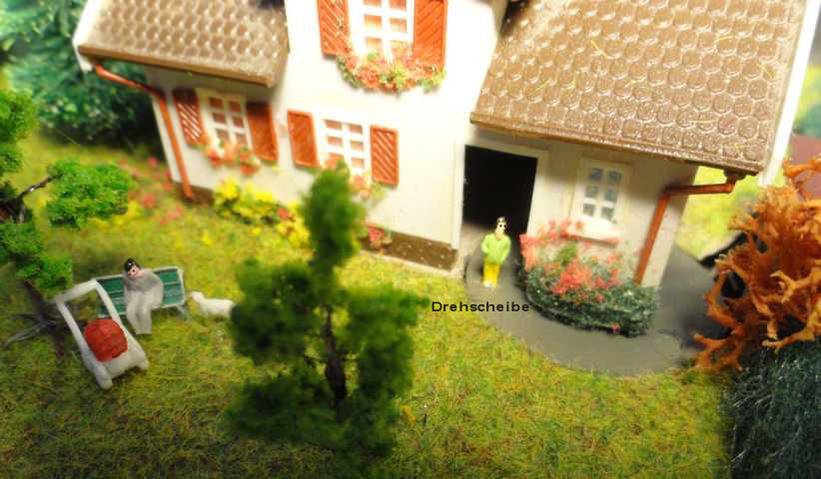

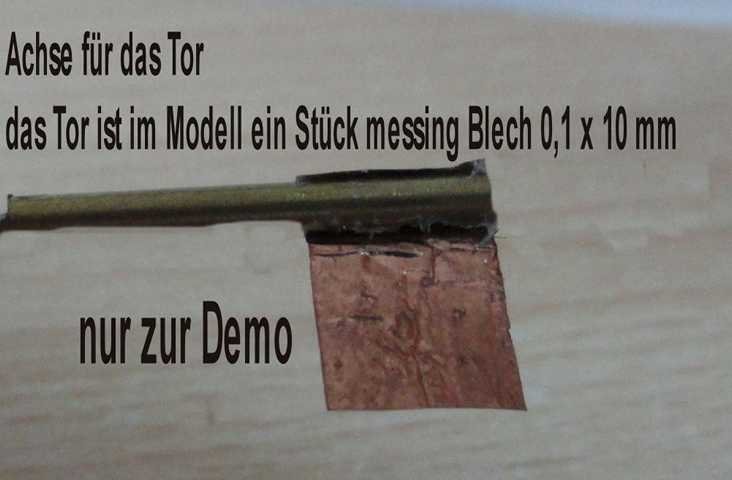

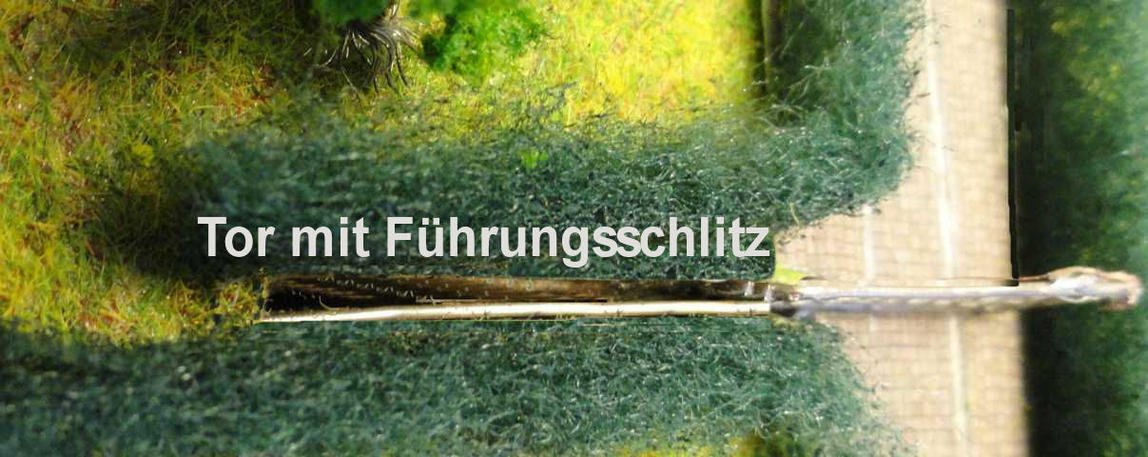

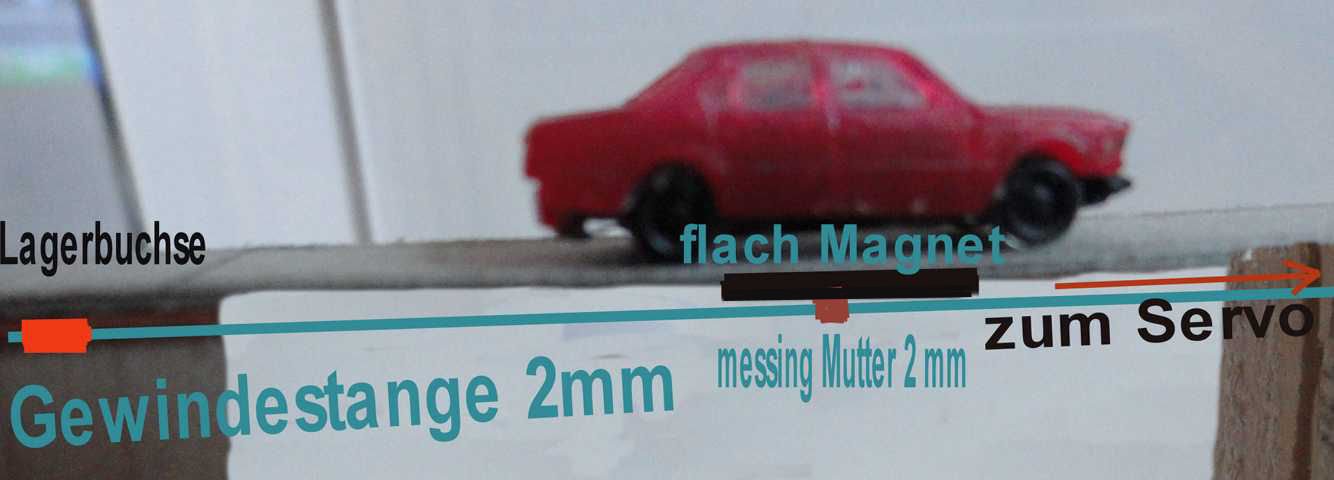

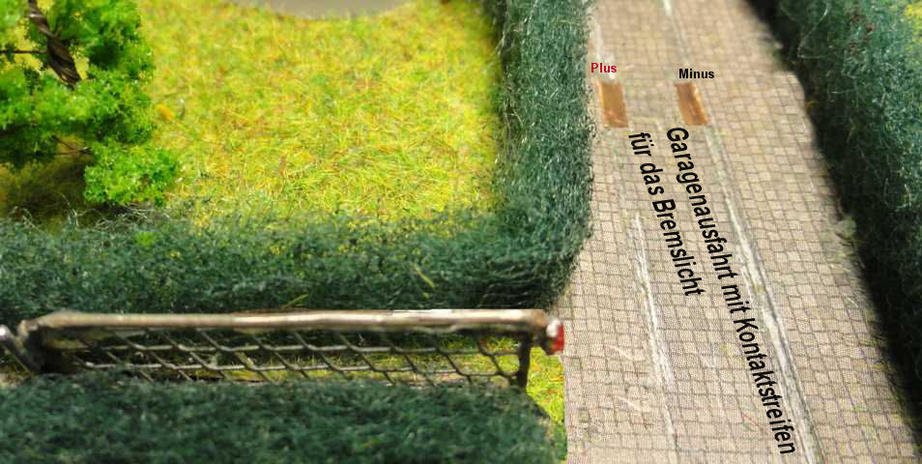

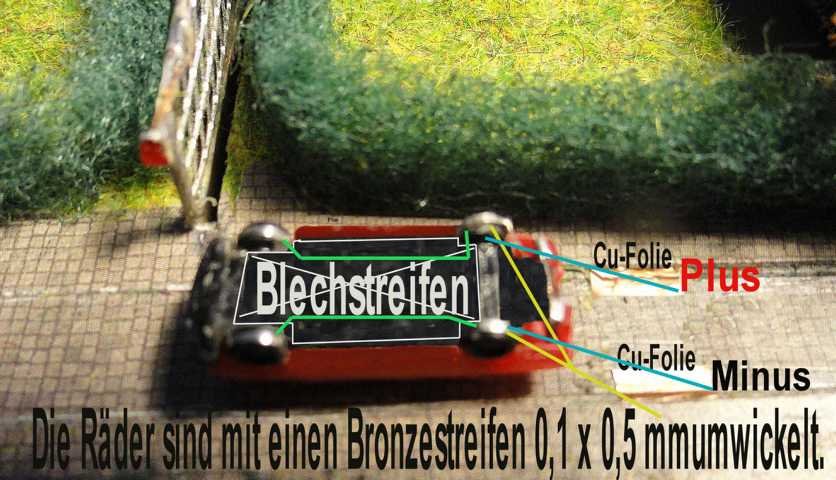

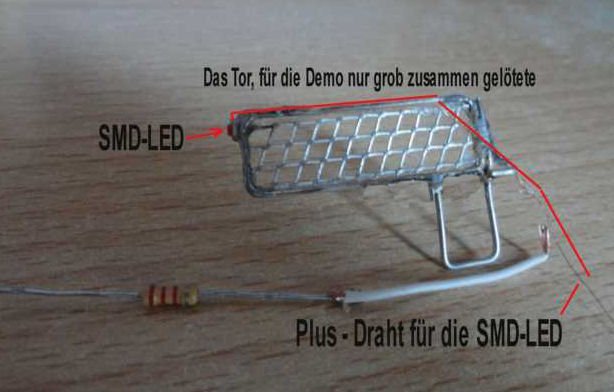

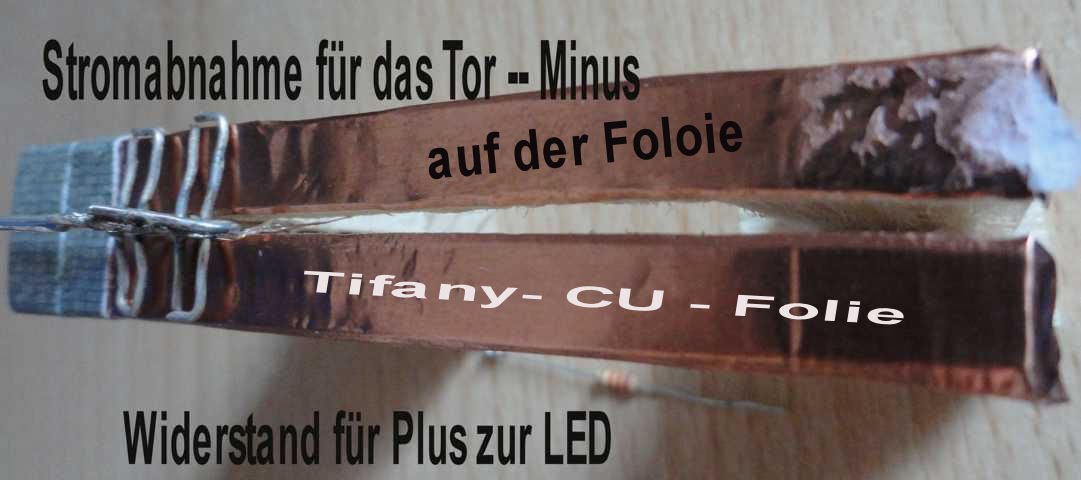

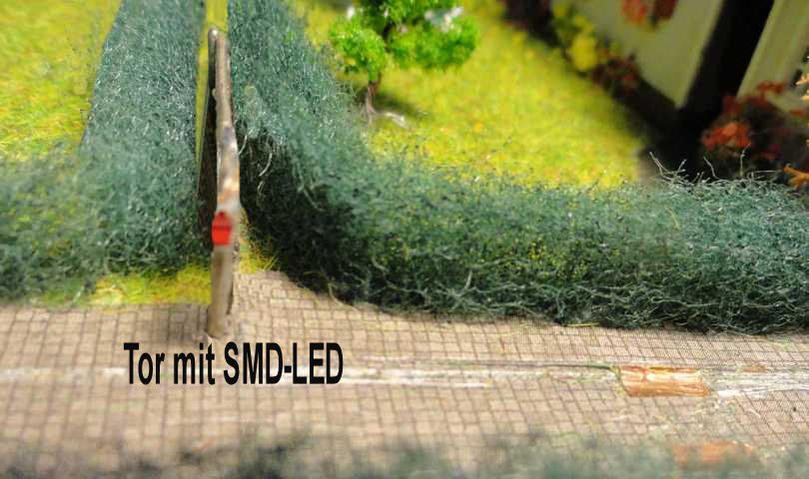

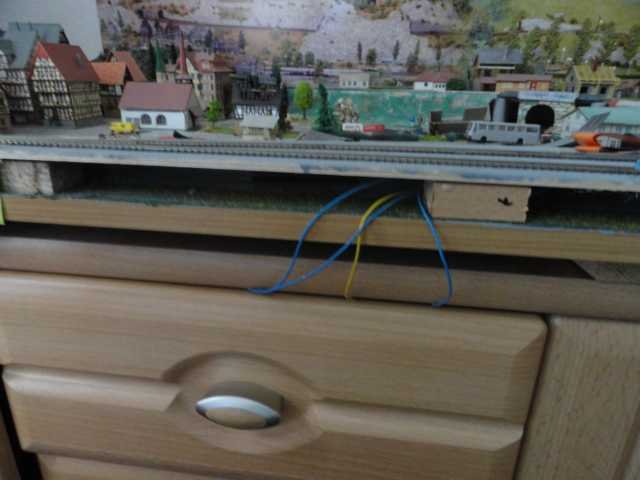

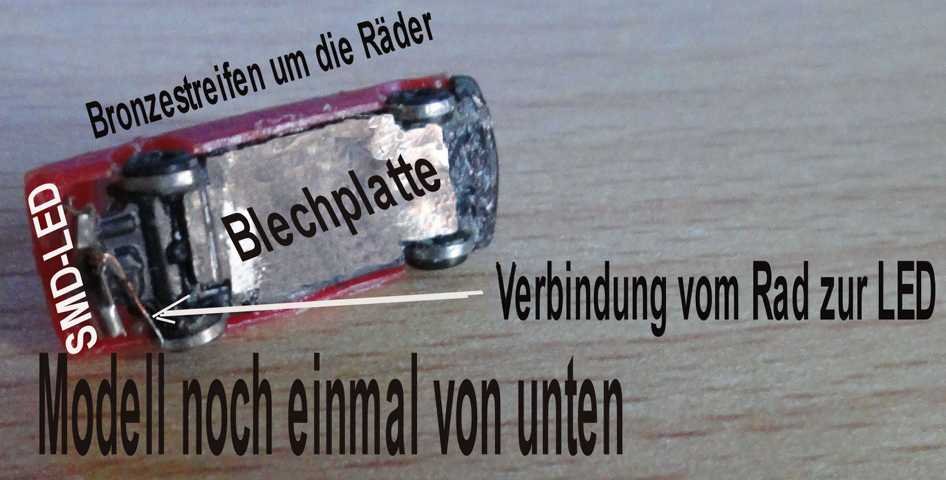

einmal ein paar Bilder vom Aufbau.

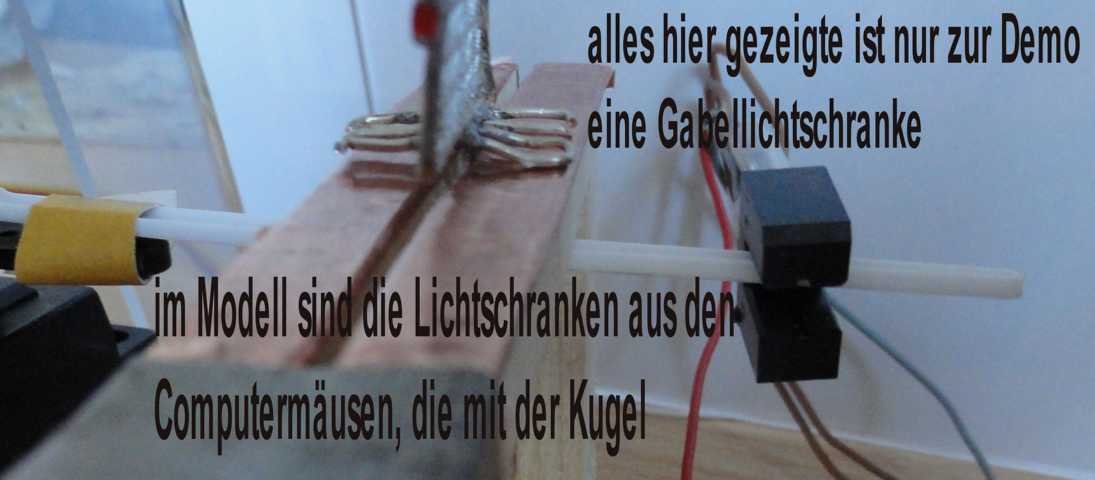

Zur Demo nachgestellt.

Gruß Hermann
