Betrieb in Epoche IIIb


Doni

Heizer
Mitglied seit
8. Apr 2010
Beiträge
55
Hoi René,
ich hab mich wieder durch Deine Seiten gestöbert und dabei Deine Konstruktion der Fahrleitungsmasten angesehen. Da ich auch ohne die "Fäden" fahre: Welche Profile hast Du verwendet?
Gruess Naldo


plusplus

Stellwerker
Mitglied seit
3. Mrz 2016
Beiträge
257
Alter
69
Salü Naldo

Die Masten bestehen aus H-Profil 2.5x2.5 mm. Die Stützisolatoren sind von WABU (Nr. müsste ich noch suchen) und die querstehenden Isolatoren sind Eigenbau. Alle weiteren Profilmasse und Drahtdurchmesser müsste ich mal wieder eruieren. Als Vorlage standen mit Bauunterlagen des ehem. Kreises 3 der SBB zu Verfügung...

Nochmal etwas zur Montagetechnik: Soweit wie möglich habe ich (weich)gelötet, kritische Stellen anschl. mit Zweikomponentenleim geklebt.

Du hörst noch von mir.

Gruss, René
++


plusplus

Stellwerker
Mitglied seit
3. Mrz 2016
Beiträge
257
Alter
69
Hallo allerseits

Linksseitig des "Dioramas" fehlte es noch an Detaillierung: Weichenlaterne (drehbar), Andreaskreuze, Begrünung ...

_b_190303_3 W Laterne minus_r.jpg

_b_190323 Betonia Versand_red.jpg

_b_190323 Betonia Abfüllanlage_red.jpg

_b_190323 Ausfahrt rechts_red.jpg


Bastler

Stellwerker
Mitglied seit
14. Nov 2014
Beiträge
364
Alter
53
Hallo René

sieht wie immer perfekt aus; wie ich sehe hat der faule Betriebsschlosser die Rampendächer immer noch nicht montiert...offenbar ist Hochkonjunktur, schönes Wetter oder beides zusammen; sonst wäre der wohl schon längst entlassen worden...;)

Gruss Barni


plusplus

Stellwerker
Mitglied seit
3. Mrz 2016
Beiträge
257
Alter
69
Hallo allerseits

Nachstehend noch einige Aufnahmen zum Bauabschluss dieses als Diorama gestalteten Anlageteils. Einige Details fehlen noch, wie Kontrollschilder an den Autos, Hydranten, Spurhalter an einem Flt.-Masten...

_b_190408 Ausfahrt rechts mit Entw-Graben_red.jpg

_b_190408 BUe mit Andreaskreuz 01_red.jpg

Nachstehendes Bild zeigt, wo ich mich zukünftig gestalterisch beschäftigen werde:

Rot Ausf_West.JPG

Gruss, René
++


Bastler

Stellwerker
Mitglied seit
14. Nov 2014
Beiträge
364
Alter
53

Bastler

Stellwerker
Mitglied seit
14. Nov 2014
Beiträge
364
Alter
53
Lieber René

Entschuldige bitte die allenfalls dumme Frage, aber was ist ein Spurhalter an einem Flt.-Masten? Interessiert mich einfach und hab keine Ahnung

Gruss Barni


plusplus

Stellwerker
Mitglied seit
3. Mrz 2016
Beiträge
257
Alter
69
Hallo Barni und Christian

Der von Christian hochgeladene Mastausschnitt zeigt eine moderne Bauart (mit markiertem Spurhalter, danke Christian).

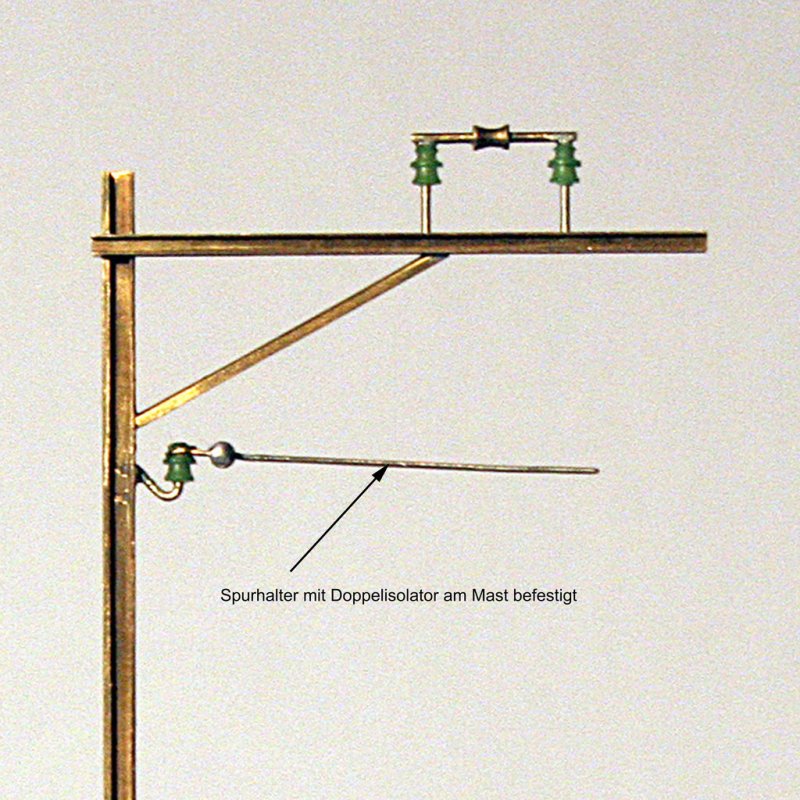

Nachstehend die Variante einer früheren Epoche (in 1:87).

_b_160306_Fl_Mast einfach Detail_red.jpg

Beim Mast mit Bogenausleger über der Weiche fehlen zwei Spurhalter: Einer soll den (fiktiven) Fahrdraht für das gerade Gleis und ein Zweiter für das ablenkende Gleis in Position halten.

Gruss, René
++


Bastler

Stellwerker
Mitglied seit
14. Nov 2014
Beiträge
364
Alter
53
Hallo zusammen

Danke, habe was gelernt. Was mir besonders gefällt ist das Ödland neben dem Gleis mit dem Schacht.

Gruss Barni


hgolon

Heizer
Mitglied seit
5. Mai 2015
Beiträge
65
Hallo René

Schöne Bilder vom Bauabschluss. Die Gestaltung der Gleise und der Bereiche unmittelbar neben dem Gleis gefallen mir unglaublich gut. Vielversprechend ist auch der neue Bauabschnitt. Du schreibst, es handelt sich beim abgeschlossenen Diorama um einen Anlagenteil. Ich gehe also davon aus, dass der neue Bauabschnitt mit dem alten verbunden wird? Gibt es ein Gesamtkonzept (also so etwas wie einen Gleisplan zur Gesamtanlage)?

LG
Dominic


plusplus

Stellwerker
Mitglied seit
3. Mrz 2016
Beiträge
257
Alter
69
Hallo allerseits, danke für die vielen Rückmeldungen.

@hgolon

Einen schematischen Plan des Bahnhofs (Herzstück der Anlage) findest du als *pdf am Schluss der # 1 dieses threads. Die Nebenbahn zum Diorama führt rechts der Weiche 41 hoch, überquert die im Tunnel verlaufende Hauptstrecke in einer grossen Kurve um anschliessend via Viadukt durch die Hintergrundkulisse auf dem Diorama zu enden. Es herrscht also reger (Güter)verkehr zwischen dem Diorama und der (uralten) Hauptanlage...

Stampfbetonviadukt_01 red.jpg

Siehe zudem auch Foto in #106

Gruss, René
++


plusplus

Stellwerker
Mitglied seit
3. Mrz 2016
Beiträge
257
Alter
69
Hallo allerseits

Wie schon angekündigt, gehts nun in der Umgebung des Betonviadukts weiter.

_b_190610 Betonviadukt 05_red.jpg_b_190610 Betonviadukt 02_red.jpg
Vor dem Einbau - nach dem Einbau; mit Tunnelportal ...

_b_190610 Betonviadukt 04_red.jpg
... ist aber vorläufig nur eine Stellprobe

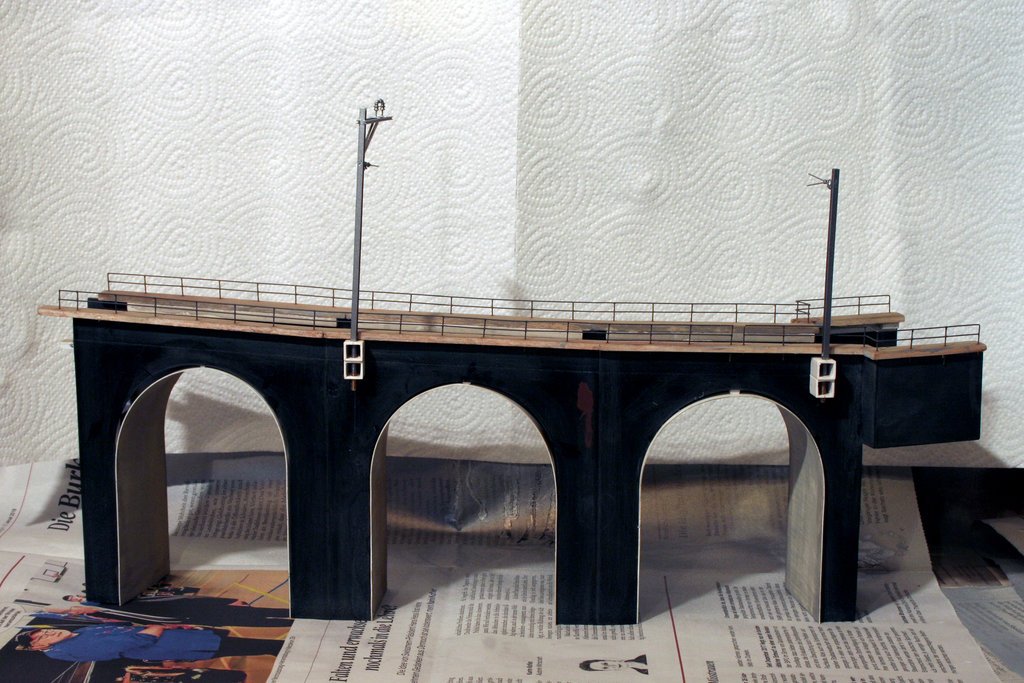

_b_190610 Betonviadukt 08_red.jpg
Hier noch die (nicht sichtbare und daher unbearbeitete) Rückseite des Viadukts mit Supports für die Fahrleitungsmasten. Die masten werden beim definitiven Einbau sicher lotrecht stehen.

Gruss, René
++


Bastler

Stellwerker
Mitglied seit
14. Nov 2014
Beiträge
364
Alter
53
Hoi René

führt dieses Gleis über die Brücke zum Diorama oder zum Abstellbahnhof?

Gruss Barni


plusplus

Stellwerker
Mitglied seit
3. Mrz 2016
Beiträge
257
Alter
69
Die Strecke steigt vom Abzweigbahnhof links um/durch den Hügel (#106, letztes Bild) über den Viadukt und weiter hinauf und durch den Hintergrund zum Diorama (#41, viertes Bild).

Das Gleis der Hauptstrecke (siehe auch #106, letztes Bild) führt durch das sichtbare Tunnelportal runter zum Abstellbahnhof

Gruss, René


plusplus

Stellwerker
Mitglied seit
3. Mrz 2016
Beiträge
257
Alter
69

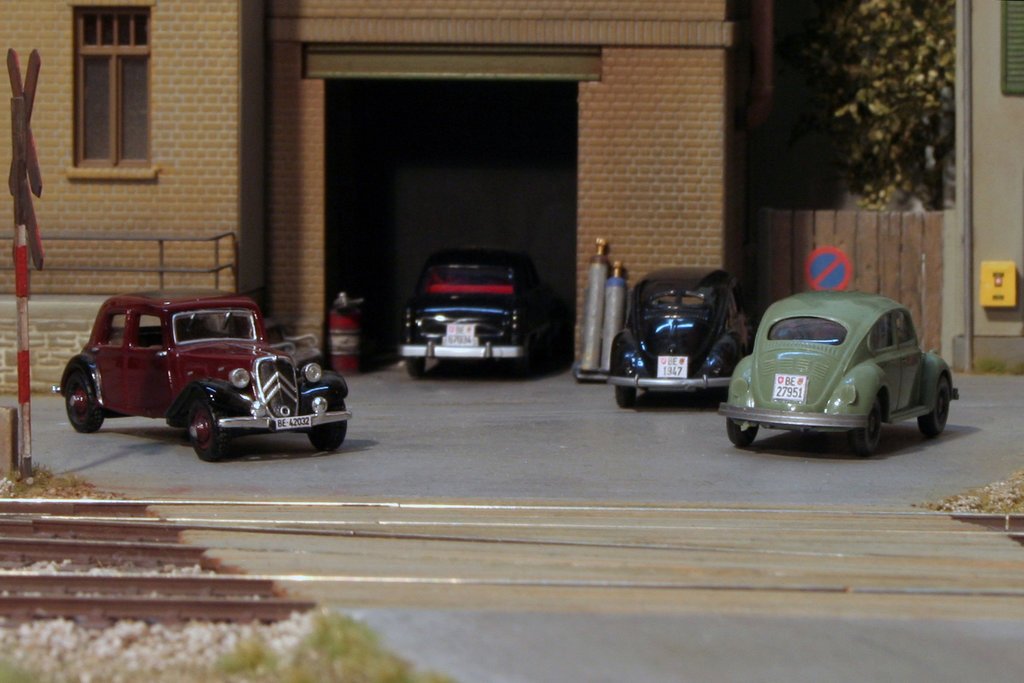

Hier zwei Bilder einiger meiner Autos mit Kontrollschilder. Diese sind erst provisorisch angeklebt, da die Autos gelegentlich noch zugerüstet und evt. patiniert werden. Der Citroen 7A (???) wird noch schwarz seidenmatt gespritzt, evt. sogar matt - so wie ich diesen in meiner Jugend vor unserem Haus täglich angetroffen habe.

Gruss, René

_b_190704 Auto mit KontrSch 01_red.jpg_b_190704 Auto mit KontrSch 03_red.jpg


Bastler

Stellwerker
Mitglied seit
14. Nov 2014
Beiträge
364
Alter
53
Hoi René

Sind deine Nummer aus Papier? Wie hast du sie so schön aufkleben können?

Gruss Barni


plusplus

Stellwerker
Mitglied seit
3. Mrz 2016
Beiträge
257
Alter
69
Die Nummern sind aus Papier und nur provisorisch (zum Fotografieren) angeklebt; mit ein wenig Kontaktspray, einer Pinzette und viel, viel Geduld ... :D

Gruss, René
